热电效应简介

        TEC 、TEA、半导体制冷片、半导体组件、制冷片

        总的热电效应由同时发生的五种不同效应组成。其中赛贝克、帕尔帖和汤姆逊三种效应表明电和热能相互转换是直接可逆的。另外两种效应是热的不可逆效应，即焦耳和傅立叶效应。

        1.1热电第一效应------赛贝克效应:

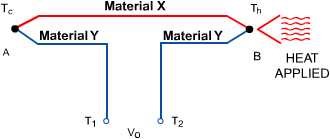

        塞贝克（Seeback）效应是指由于两种不同电导体或半导体的温度差异而引起两种物质间的电压差的热电现象。赛贝克最直接的应用是热电发电片。 为了说明塞贝克效应，让我们来看一下图1.1中热电偶闭合环路的简图。两种金属分别标记为材料X和材料Y。

图1.1

        在典型的测量温度的应用中，热电偶A是作为参比温度而保持在一个相对较低的温度Tc。热电偶B端用来测量所需要的温度Th。当B端被加热时，在T1和T2两端会出现电压。这个电压V0，也被称为塞贝克电动势，
                可以表示为V0=axy×(Th – Tc)。
                其中，V0是输出电压，单位是V；
                axy代表两种材料的塞贝克系数之差，单位是V/K；
                Th和Tc分别表示热电偶的热端和冷端温度，单位是K。
