制冷片-发电片

产品介绍

        温差发电片采用高强度碲化铋热电材料、高导热高绝缘DBC(直接键合铜)陶瓷和高温焊料组装而成,适合于在热端为200度的环境下使用。


特点

高性能, 200度温差下,发电效率能达到 5%
高可靠性,普通应用寿命 10年以上
耐高温,热面能在 200℃的环境下使用
高细平面度 (±0.02mm)
符合RoSH要求,并提供定制化服务


应用领域

壁炉风扇
野外烧烤炉
低功耗电子设备的电源
消防控制系统
控制系统


相关定义

名称 符号 单位
塞贝克系数 α Volts/K
热面温度 Th K
冷面温度 Tc K
温差 ΔТ=Th-Tc K
器件电阻 Ri Ohms
负载电阻 RL Ohms
开路电压 U开路 Volts
开路电流 I开路 A
输出最大功率 Pmax Watts

热电发电理论基础

根据塞贝克效应,开路(无负载)电压U=a(Th-Tc)=a*ΔТ--式①
考虑到负载,输出电压=a*ΔТ*RL/(Ri+RL)--------------式②
电路中的电流I=U/(Ri+RL)=a*ΔТ/(Ri+RL)---------------式③
在无负载RL=0时,称为开路,开路电流I=a*ΔТ/Ri--------式④
由P=UI得出,输出功率=a*ΔТ*RL/(Ri+RL) *a*ΔТ/(Ri+RL)
                                即P=a 2*ΔТ2*RL/(Ri+RL)2-----------式⑤
当Ri=RL时,P=Pmax=a 2*ΔТ2/(4Ri)-------------------式⑥
根据式⑤和⑥,可以知道,输出功率与温差的平方成正比。
                                        最大输出功率与器件内阻成反比。
根据式②,可以知道,负载电阻越大,输出电压会越大。


应用注意点

●发电模块必须安装在平坦的表面上,要求接触的表面平面度在30微米以上。
●压紧力必须是不小于12-15 KG/CM2。
●热面温度不能超过200摄氏度。


应用注意点

温差发电片型号

冷面温度=30摄氏度;热面温度=200摄氏度;温差为170摄氏度的数据

型号Ri(30度测试)(Ω)开路电压(V)开路电流(A)最大输出功率(W)长度L(mm)宽度W(mm)厚度H(mm)
TEG-1273653.658.331.382.8730303.41
TEG-1273653.658.331.382.8740403.86
TEG-1272002.007.142.043.6440403.88
TEG-1272582.517.311.873.4240403.7
TEG-1271411.426.802.303.9040403.54
TEG-1271121.126.462.644.2640403.24
TEG-1270760.756.123.154.8140403.06
TEG-1993153.1211.192.045.7040403.88
TEG-2411651.6411.613.159.1355553.05

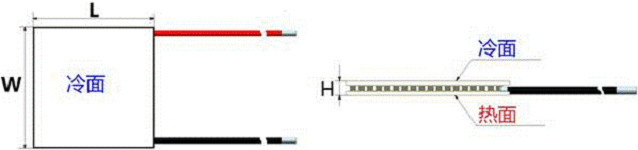

几何尺寸

封胶类型

代号 密封胶类型 颜色 描述
NS 不封胶
White 硅橡胶 白色 无腐蚀,符合Rohs要求
Red 硅橡胶 红色 无腐蚀,符合Rohs要求
CS 满足客户定制化要求

其他

提供选配石墨膜
